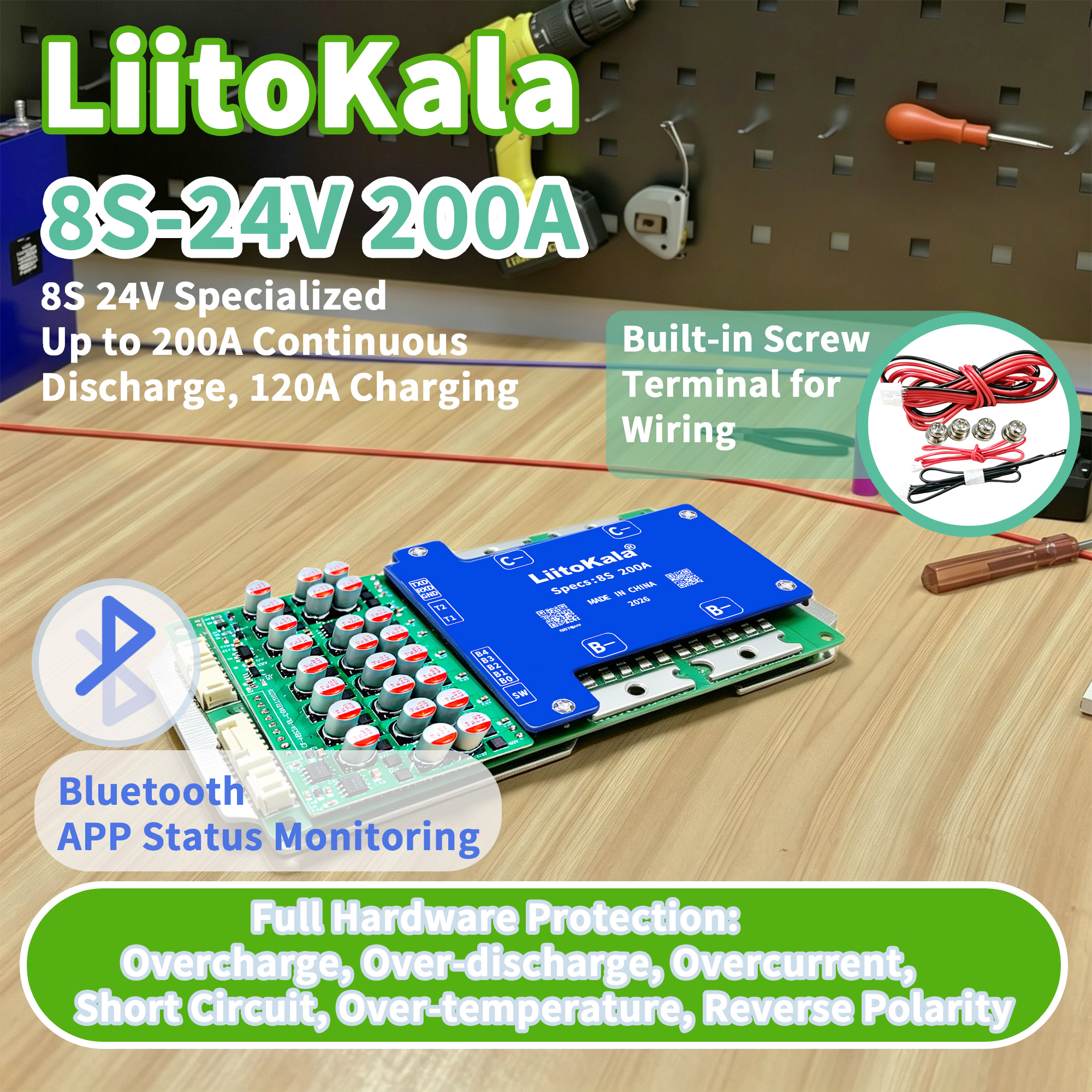

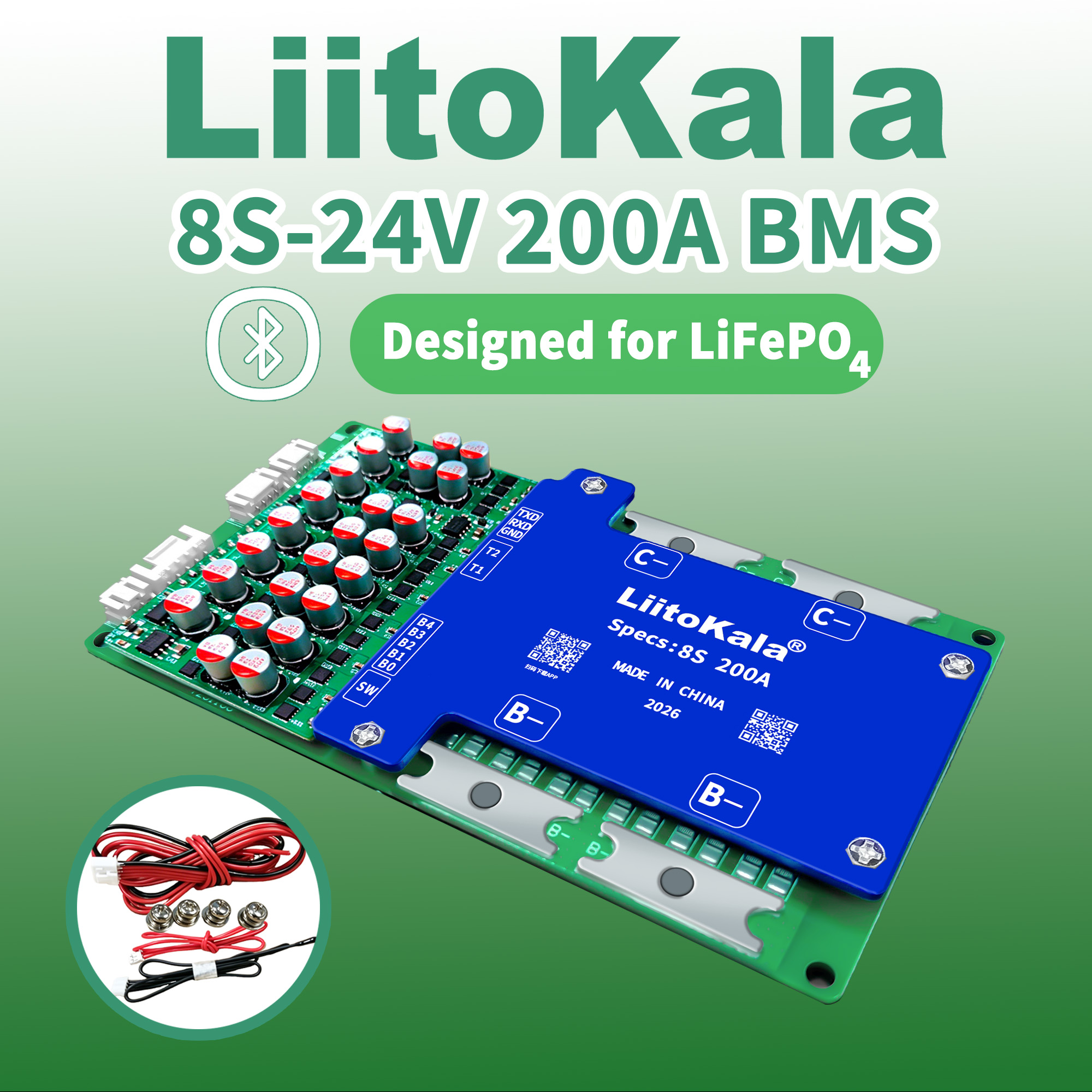

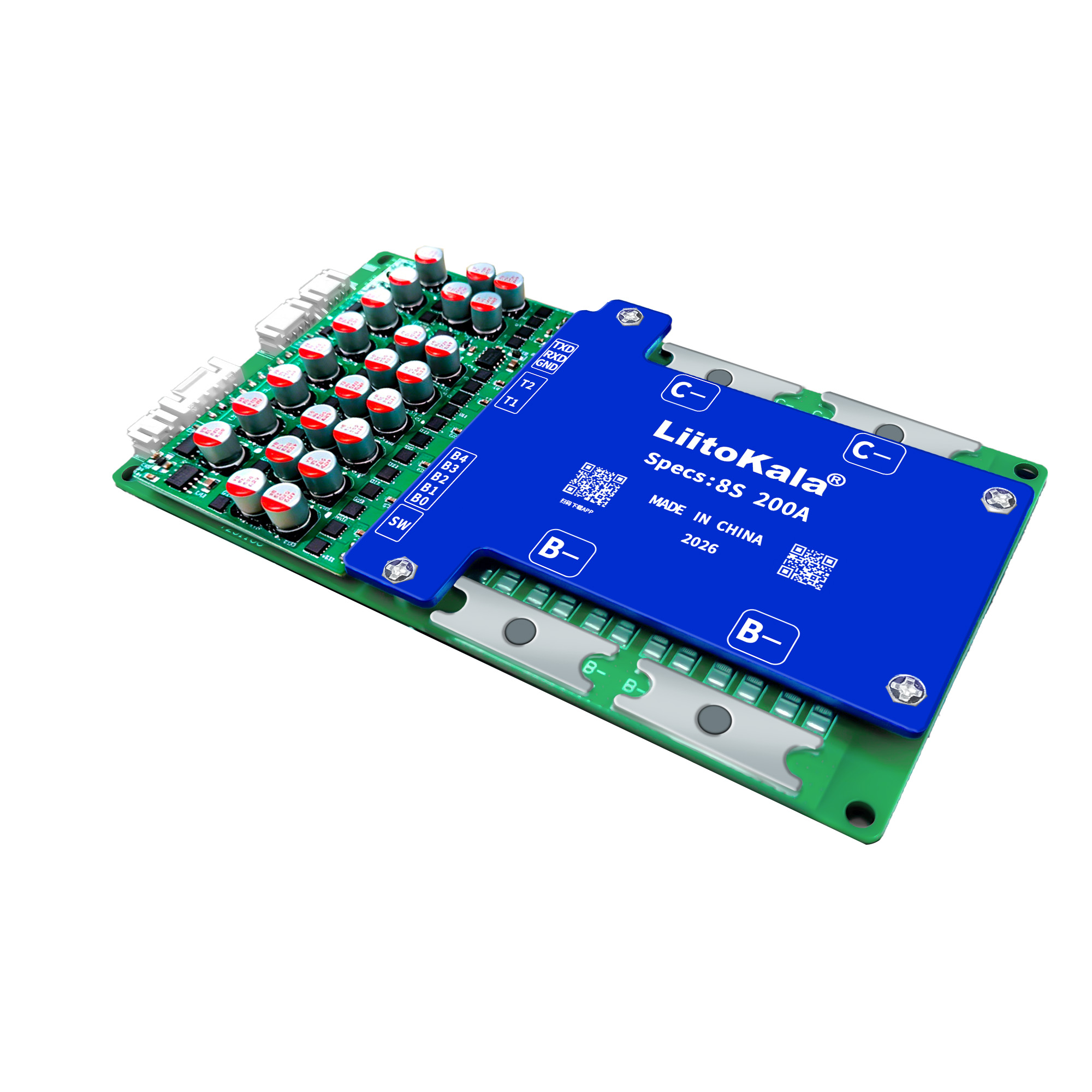

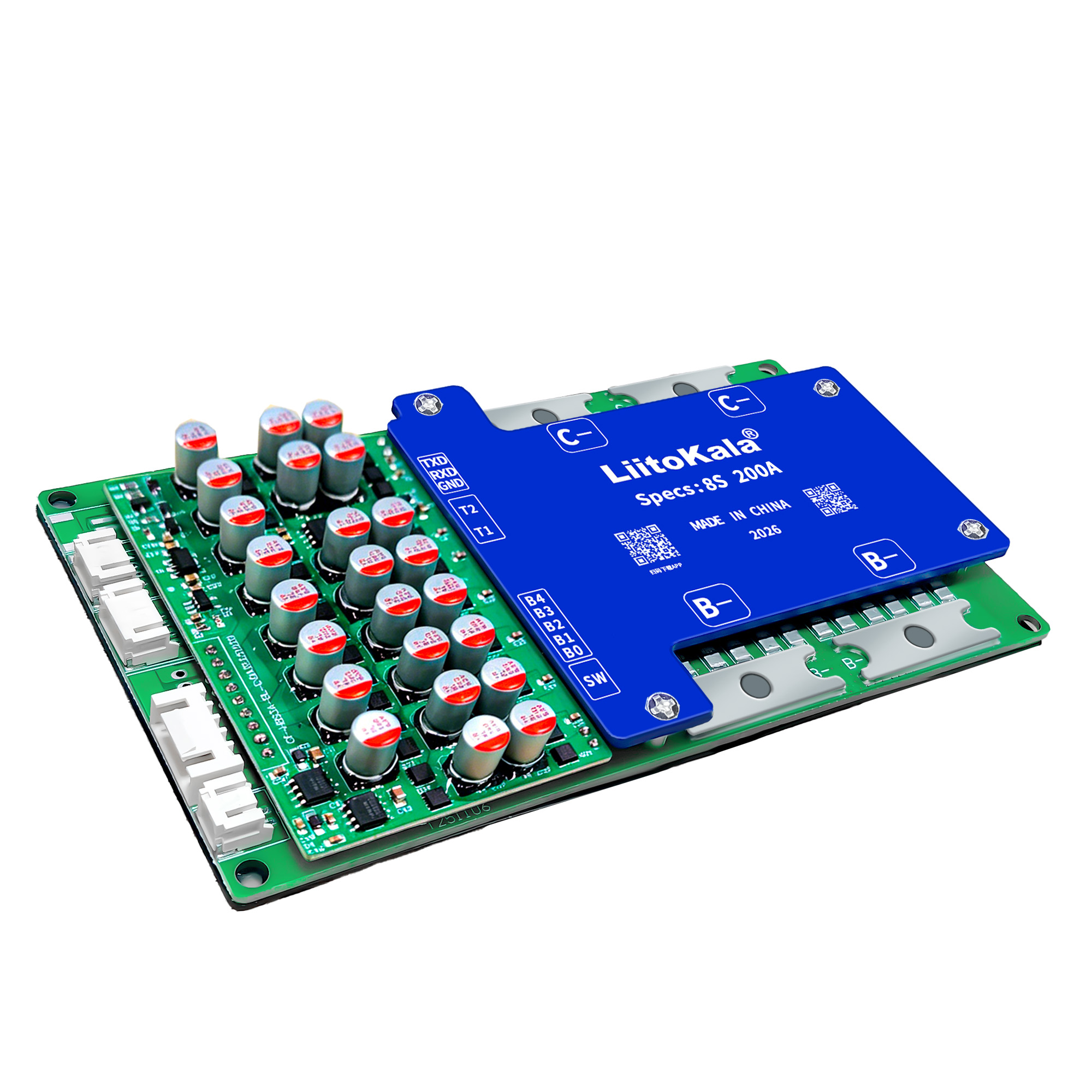

8S-24V-200A-BT 智能电池保护板 规格说明书
一、核心基础参数
型号：8S-24V-200A-BMS-BT（智能保护板）适配电池：8 串磷酸铁锂电池单节标称电压：3.2V电池组标称电压：25.6V（24V 系统）电池串数：8 串（固定不可更改）通信方式：蓝牙 4.0/5.0 BLE（内置 / 外置模块）适用场景：房车储能、叉车、24V 逆变器、大功率设备

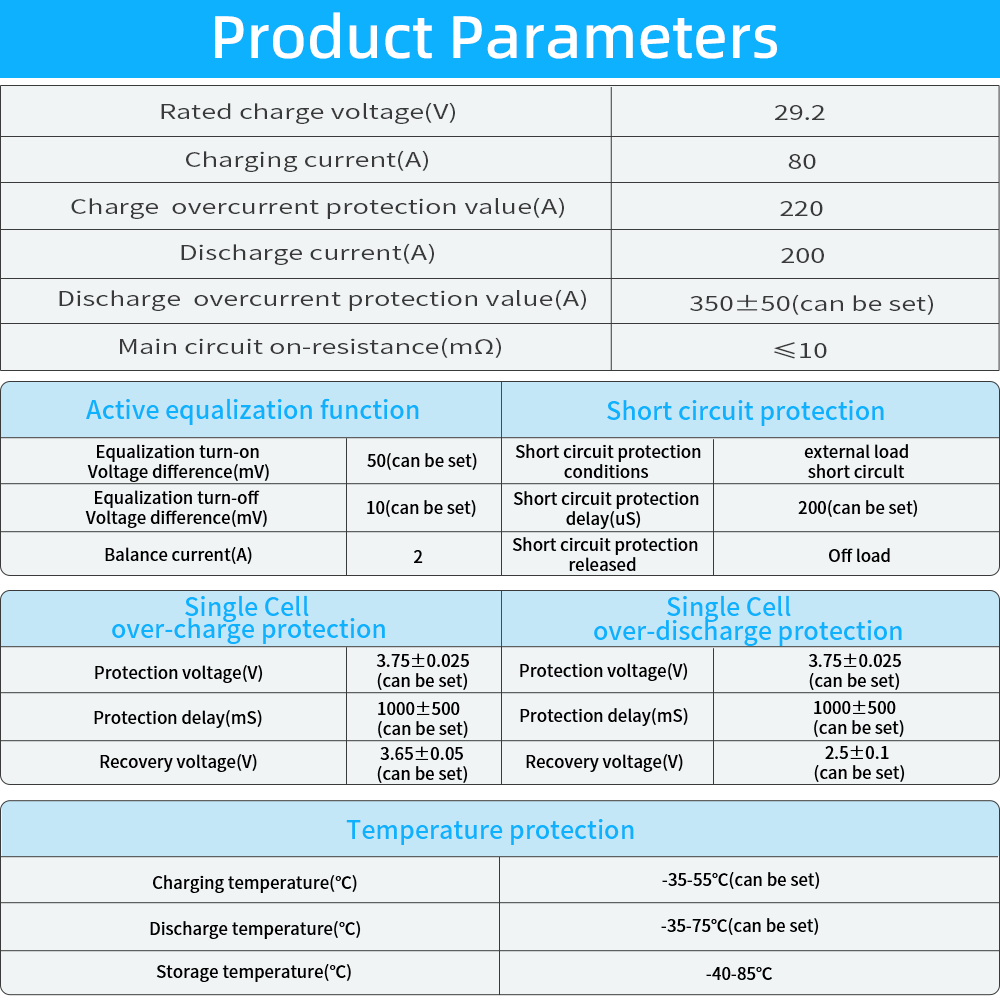

二、电气规格
电压范围
充电截止电压：29.2V（单节 3.65V × 8 串）放电截止电压：20.0V ~ 22.4V（单节 2.5V~2.8V）静态功耗：≤15mA（正常工作） / ≤150µA（休眠模式）
电流规格（200A 版本）
持续放电电流：200A峰值放电电流：300A ~ 350A（持续≤3 秒）持续充电电流：200A过流保护：≥320A 切断（软件可微调）
均衡功能
均衡类型：被动均衡 / 主动均衡（高配版）均衡电流：0.5A ~ 2A启动条件：单节电压≥3.2V~3.5V，单体压差＞0.03V 时启动
三、保护功能
过充保护：29.2V ±0.1V 切断充电过放保护：20.0V ±0.1V 切断放电过流保护：放电＞320A / 充电＞220A 自动切断短路保护：100 微秒内极速断电温度保护：充电温度：0℃ ~ 55℃放电温度：-20℃ ~ 65℃自带功能：单体电池自动均衡、电池反接保护、防静电保护

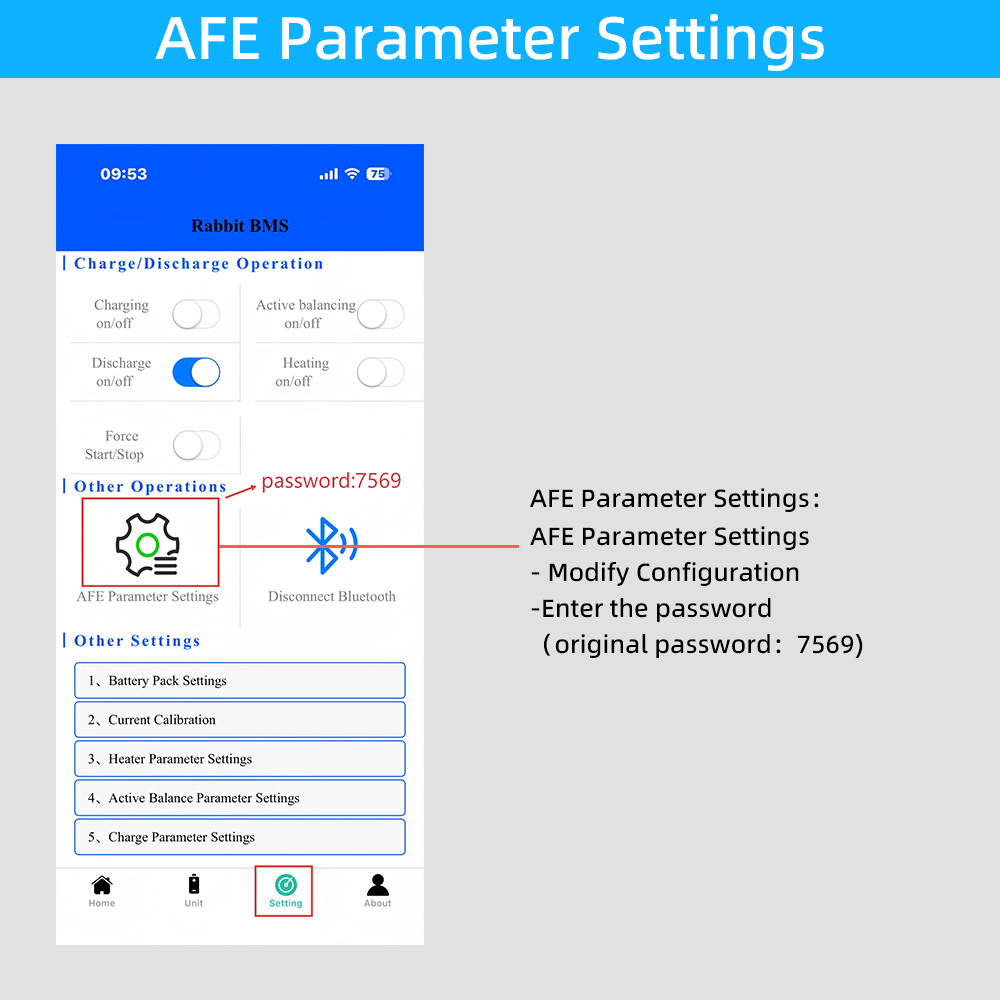

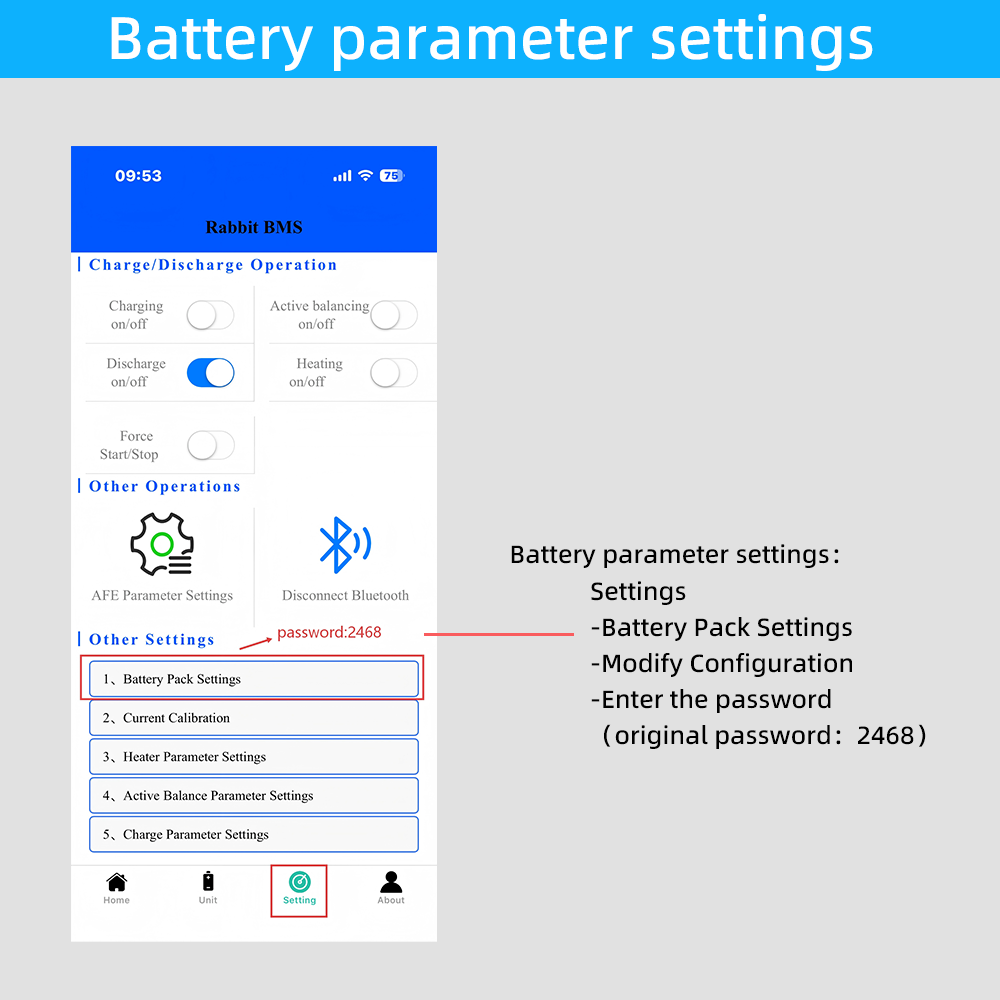

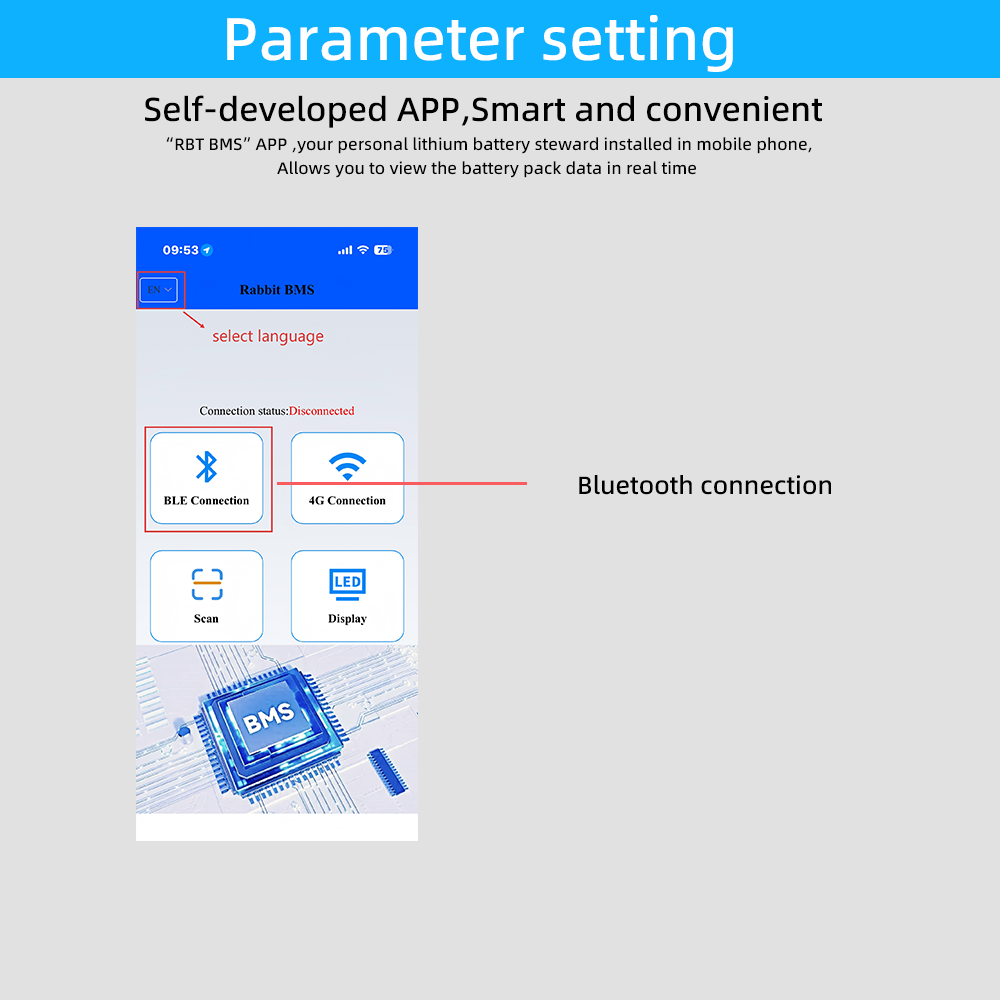

四、蓝牙 APP 功能
兼容系统：安卓 & iOS实时监测：总电压、充 / 放电电流、剩余电量 SOC 百分比、8 路单体电压、NTC 温度、设备工作状态参数设置：过充 / 过放 / 过流阈值、均衡开关、温度限制、数据重置、功能锁定、历史及报警记录消息推送：过压、欠压、过流、高温、低温 APP 报警提醒

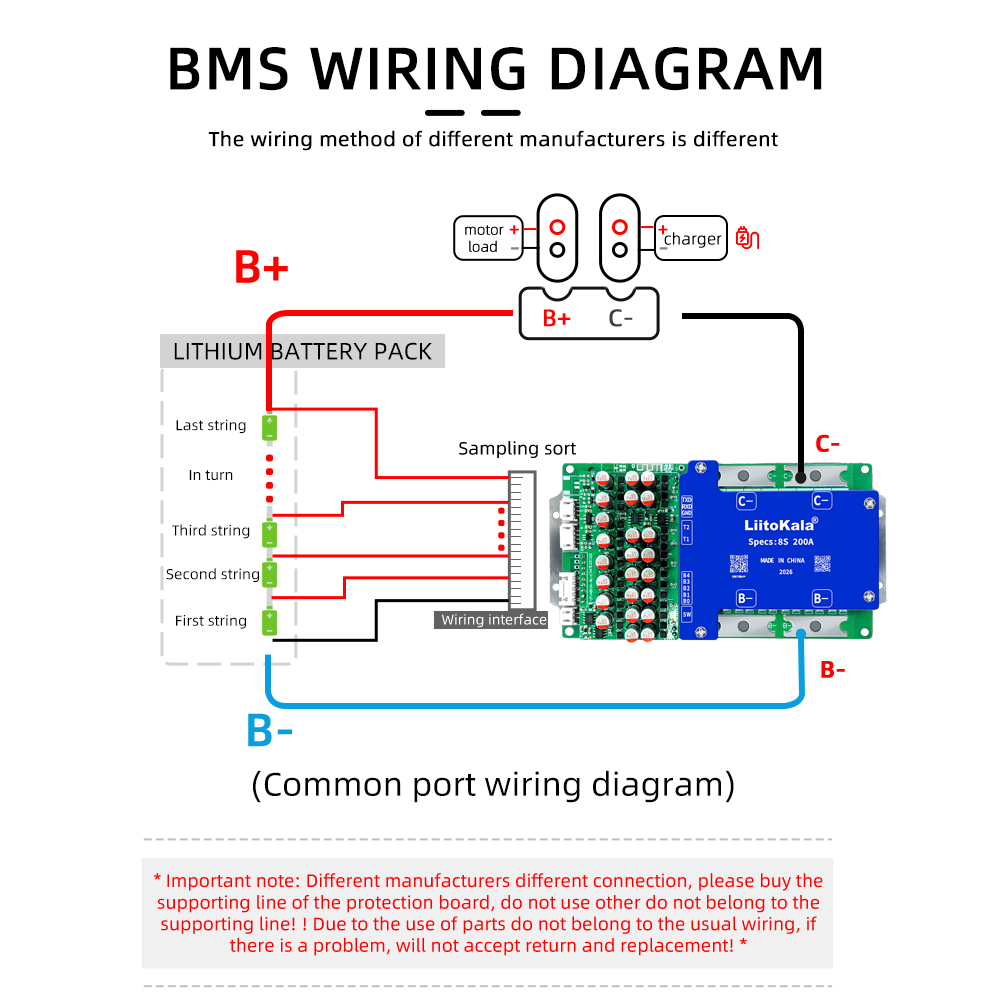

五、物理参数与接线

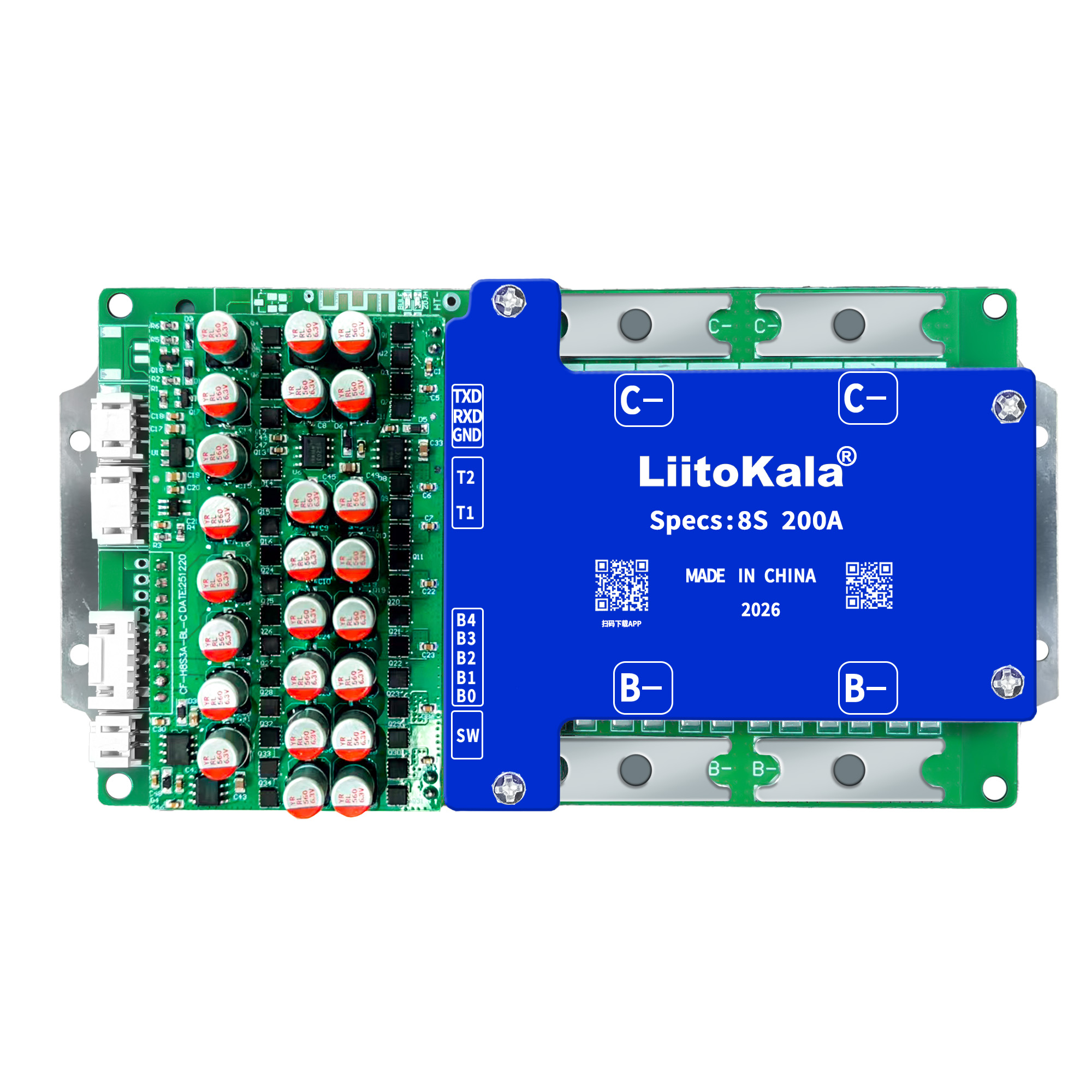

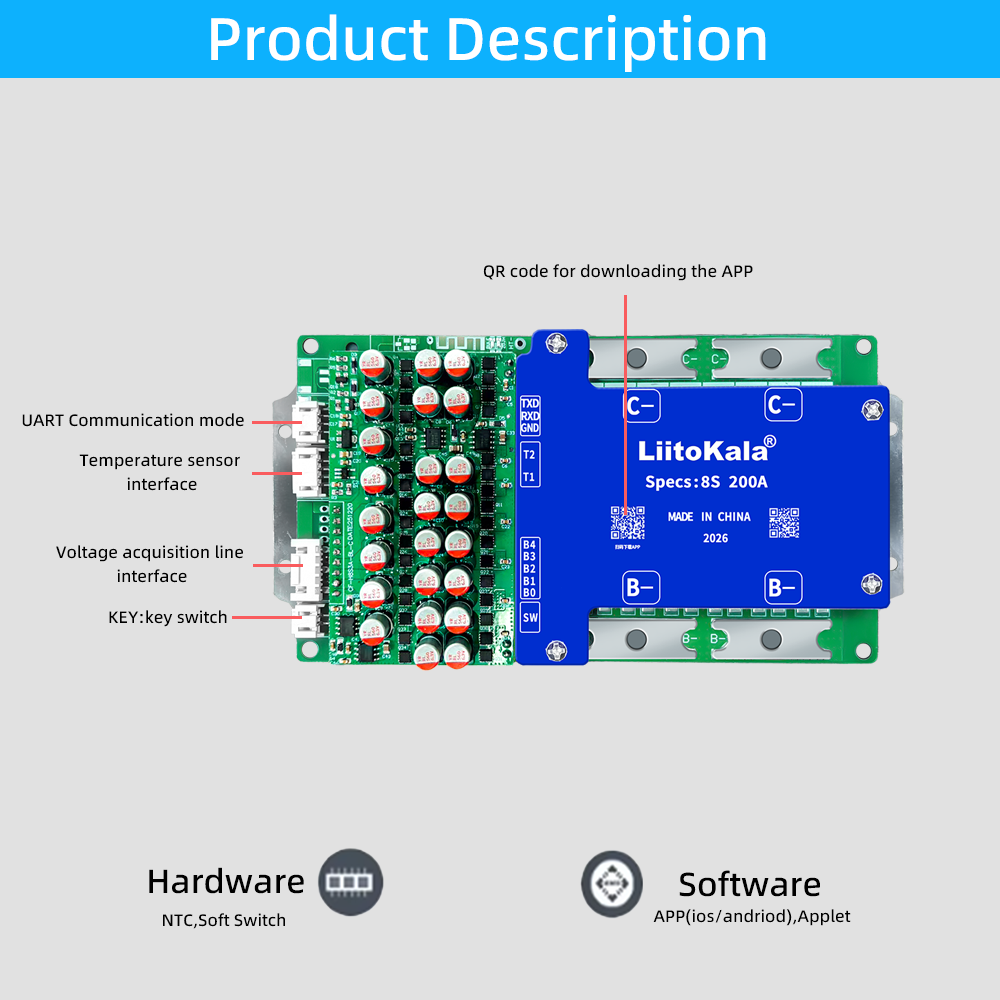

外形尺寸：约 164*82*20±1mm重量：约 277g接线端子：B-、P-、C-（充放电分口 / 共用口可选）配件配置：8 串平衡排线、NTC 温度探头
六、8 串磷酸铁锂适配须知
- 仅适配 8 串 3.2V 磷酸铁锂电池，禁止用于三元锂电池
- 建议长期工作电流≤160A，预留安全余量
- 必须外接 NTC 温度探头，避免高温过热风险
